Processamento de imagens de drone: entenda o passo a passo!

Fonte: Autor, 2026.

Curso de CCIR, ITR e IA Do cadastro rural ao QGIS 6 aulas + suporte vitalício Comece hoje mesmo! VER O CURSO

Fonte: Terra Mapeada, 2025.

O processamento de imagens de drone é a etapa em que as fotos do voo são transformadas, por fotogrametria, em produtos cartográficos: ortofoto (ortomosaico), nuvem de pontos, modelo digital de superfície (MDS), modelo digital de terreno (MDT) e curvas de nível. O fluxo tem cinco etapas: planejamento do voo, com altura, sobreposição e resolução (GSD) definidas; medição de pontos de controle em solo com GNSS; alinhamento das imagens e ajuste com os pontos de controle; geração da nuvem densa e dos modelos digitais; e geração do ortomosaico, com checagem da precisão em pontos de verificação. Os softwares mais usados são o Agisoft Metashape, o Pix4D e o DroneDeploy, entre os pagos, e o WebODM (OpenDroneMap), gratuito e de código aberto; o QGIS entra no pós-processamento. A precisão final depende menos do software e mais do planejamento, do drone com RTK ou PPK e dos pontos de controle: sem eles, o resultado serve para visualização, mas não para projeto ou peça técnica.

A riqueza de detalhes da ortofoto com drone. Fonte: Autor, 2025.

Do planejamento ao levantamento: como preparar o voo do drone

Tudo começa no planejamento do voo. É nele que se definem a altura, que determina o GSD (tamanho do pixel no terreno); a sobreposição entre fotos, normalmente entre 70% e 80% na frontal e entre 60% e 70% na lateral, maior em áreas de vegetação ou relevo acidentado; o horário, para evitar sombras longas; e a distribuição dos pontos de controle. Aplicativos como DJI Pilot e DroneDeploy automatizam as rotas. Antes de decolar, a operação precisa respeitar as regras de aviação: drone cadastrado na ANAC, conforme o RBAC-E nº 94, e solicitação de acesso ao espaço aéreo junto ao DECEA, pelo SARPAS. Nossa equipe técnica avalia clima, relevo, vegetação e restrições de espaço aéreo para evitar falhas que só apareceriam no processamento.

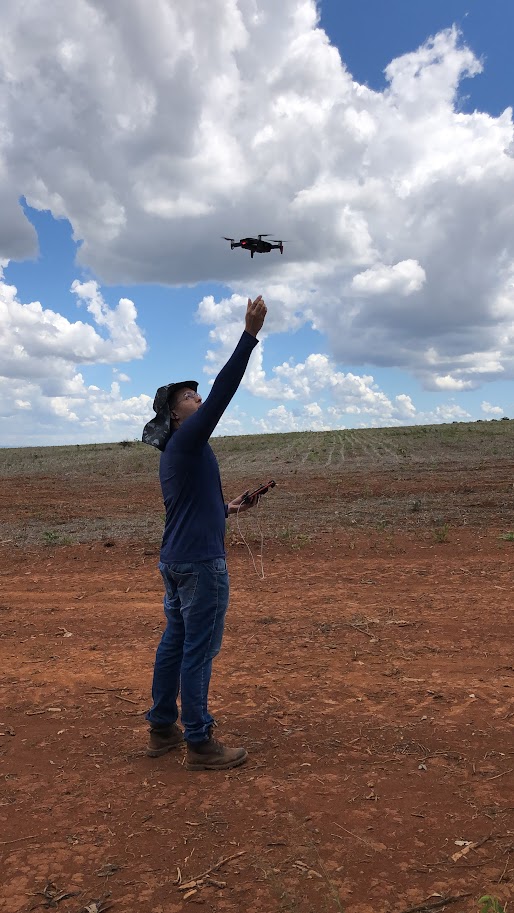

Planejamento de voo e aplicações. Fonte: Autor, 2024.

Pontos de controle: a base para a precisão cartográfica

Os pontos de controle em solo (GCPs) são alvos medidos com receptores GNSS de alta precisão e usados para amarrar o modelo às coordenadas reais. Drones com RTK ou PPK reduzem a quantidade de pontos necessária, mas não dispensam os pontos de verificação: pontos medidos em campo que não entram no processamento e servem para medir o erro real do produto, expresso pelo erro médio quadrático (RMSE). É esse controle que permite classificar o produto segundo o Padrão de Exatidão Cartográfica (PEC-PCD) e usá-lo com segurança em projetos, laudos e processos ambientais. Quem busca processamento de imagens de drone gratuito ou online costuma pular essa etapa, e aí o produto pode ter aparência perfeita e erro de metros.

Do alinhamento à geração da nuvem de pontos

No software, o fluxo segue uma ordem que se repete no Agisoft Metashape, no Pix4D e no WebODM:

1. Alinhamento das imagens: o software identifica pontos em comum entre as fotos e calcula a posição de cada câmera, gerando a nuvem esparsa;
2. Marcação dos pontos de controle e otimização: os GCPs são marcados nas fotos e o modelo é ajustado às coordenadas medidas em campo;
3. Nuvem densa de pontos: reconstrução detalhada da superfície, com milhões de pontos;
4. Classificação da nuvem: separação entre solo, vegetação e edificações, necessária para obter o terreno nu;
5. Modelos digitais: MDS a partir de toda a nuvem e MDT a partir apenas dos pontos de solo, com geração de curvas de nível;
6. Ortomosaico: as fotos são ortorretificadas sobre o modelo e unidas em uma imagem única, sem distorções de perspectiva;
7. Controle de qualidade e exportação: checagem nos pontos de verificação e exportação para o QGIS ou para o CAD.

No QGIS, os produtos são recortados, analisados e combinados com outras bases, como CAR, matrícula e imagens de satélite. A escolha do software afeta tempo, custo e controle do processo, mas nenhum software corrige um voo mal planejado ou a falta de pontos de controle.

Ortofoto gerada por drone. Fonte: Autor, 2023.

MDS x MDT. Fonte: Google, 2023.

Produtos finais: ortofoto e modelos digitais

Os principais resultados do processamento de imagens de drone são:

• Ortofoto (ou ortomosaico): imagem aérea corrigida geometricamente, em escala uniforme, pronta para medições de distância e área.
• Nuvem de pontos: conjunto tridimensional de pontos que representa a superfície e serve de base para os demais produtos.
• MDS, Modelo Digital de Superfície: representa tudo o que está sobre o terreno, incluindo árvores e construções.
• MDT, Modelo Digital de Terreno: obtido após a classificação e a filtragem da nuvem, representa apenas o solo e dá origem às curvas de nível.
• Modelo 3D texturizado: útil para inspeções, cálculo de volumes e apresentação de projetos.

Uma limitação importante: a fotogrametria não enxerga o solo sob vegetação fechada. Em matas e cerradões, o MDT sai impreciso, e o caminho é o sensor LiDAR ou o levantamento topográfico convencional. Veja também quanto custa e quando usar cada solução no nosso artigo sobre mapeamento com drone.

Software de processamento de imagens de drone: Agisoft Metashape

O Agisoft Metashape é um dos softwares mais usados no Brasil e no mundo para processamento de imagens de drone. Ele roda no computador do usuário, dá controle detalhado de cada etapa, inclusive da marcação de pontos de controle e da classificação da nuvem, e exporta ortomosaicos, modelos digitais e modelos 3D para qualquer sistema GIS ou CAD. O Pix4D oferece fluxos mais automatizados e relatórios de qualidade detalhados; o DroneDeploy processa na nuvem, o que dispensa computador potente; e o WebODM é a opção gratuita, com bons resultados quando bem configurado. A escolha depende do volume de trabalho, do orçamento e do nível de controle desejado. Nossa equipe oferece treinamento e suporte para quem quer operar o Metashape com eficiência.

Precisa de ajuda? Conte com a consultoria Terra Mapeada

Se você precisa processar imagens de drone ou quer aprender a usar o Agisoft Metashape, o Pix4D ou o WebODM, nossa consultoria ajuda desde o planejamento do voo até a entrega dos produtos finais, com pontos de controle medidos em GNSS, relatório de precisão e responsável técnico habilitado. Evite retrabalho, erros e atrasos: com a Terra Mapeada, dados brutos viram informação geoespacial confiável.

Entre em contato conosco

Clique na imagem abaixo para mais informações sobre nossos serviços de mapeamento LiDAR e topografia com drones.

Conte com nossa consultoria!

O processamento de imagens de drone vai além de rodar um software. Cada etapa, do planejamento do voo aos pontos de controle e à checagem final da precisão, define se o produto serve para projeto ou só para visualização. Com a Terra Mapeada, você tem precisão comprovada, confiabilidade e suporte técnico especializado, e transforma suas operações com drone em resultados concretos.

Perguntas frequentes sobre processamento de imagens de drone

Qual o melhor software para processar imagens de drone?

Depende do uso. O Agisoft Metashape dá controle detalhado de cada etapa; o Pix4D é mais automatizado e tem bons relatórios de qualidade; o DroneDeploy processa na nuvem; e o WebODM é gratuito e de código aberto. Em todos, a precisão depende do voo e dos pontos de controle.

Existe programa gratuito para processar imagens de drone?

Sim. O WebODM, baseado no OpenDroneMap, é gratuito e de código aberto e gera ortomosaico, nuvem de pontos e modelos digitais. Para trabalhos técnicos, ele precisa ser usado com pontos de controle e verificação da precisão.

Preciso de pontos de controle se o drone tem RTK?

O RTK ou PPK reduz bastante a quantidade de pontos de controle necessária, mas pontos de verificação medidos em campo continuam indispensáveis para comprovar a precisão do produto final.

Qual a diferença entre MDS e MDT?

O MDS representa a superfície com tudo o que está sobre ela, como árvores e construções. O MDT representa apenas o terreno, obtido após a classificação e a filtragem da nuvem de pontos, e é a base para curvas de nível e projetos de terraplenagem.
